2012年，NVIDIA初次推出28nm工藝的開普勒架構顯卡GTX 680，以后陸續有GTX 780、GTX 780 Ti、GTX 980及GTX 980 Ti等旗艦顯卡面世，GTX Titan系列也推出了三款商品。

這四年中，NVIDIA大核心、小核心GPU交替升級，性能越來越強，能效也越來越好，玩家的認可度也越來越高。

這四年，也是NVIDIA在獨顯市場份額突飛猛進的四年。

如何在領先的基礎上繼續保持勝利呢？NVIDIA現在推出了16nm工藝帕斯卡架構的GTX 1080顯卡，架構、工藝全面升級的誘惑讓人蠢蠢欲動。

過去的一周時間，GTX 1080顯卡也在刷屏，不論是官方PPT還是泄露出來的成績，都在暗示這款顯卡在性能、功耗甚至超頻方面有驚喜。

GP104核心

今天NVIDIA的GTX 1080顯卡正式解禁，此前不管它是帶給你驚喜、期待還是不滿了，我們都要面對隨著GTX 1080發布而來的新一輪洗牌——GTX 980 Ti的高端地位會動搖嗎？GTX 980顯卡真的要淘汰了？AMD旗艦顯卡還有多少競爭力？

最終的結果還得看GTX 1080顯卡的實際表現。

GTX 1080顯卡規格

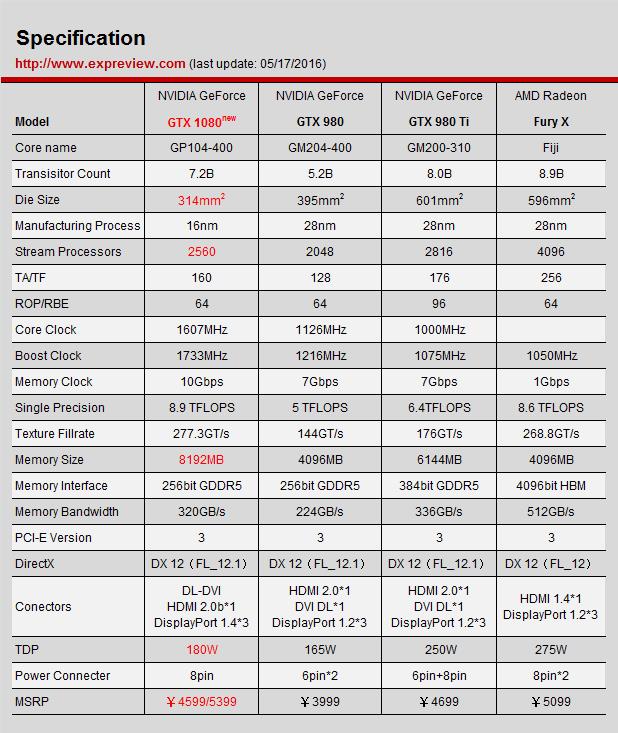

詳細的GTX 1080顯卡規格如下：

盡管此前我們對比過幾次GTX 1080顯卡的規格了，不過它值得注意的是地方還是很多：

－ 顯卡的晶體管數量提升到72億，但核心面積從前代398mm2降低到了314mm2。

－ 顯卡核心頻率非常高，起始頻率就有1607MHz，加速頻率1733MHz。

－ 顯存容量翻倍，而且是GDDR5X顯存，頻率10Gbps。

－ 輸出接口全面增強，支持HDMI 2.0b及DP 1.4。

－ 接口從雙6pin變成了單8pin。

－ TDP功耗180W，比GTX 980 Ti的250W低，比GTX 980略高。

－ 首次出現2個定價，但你別在意4599這個低價，只看5399元的就是了。

GeForce GTX 1080顯卡技術：架構、工藝全面升級

我們早在2年前的GTC大會上就得知了帕斯卡顯卡的路線圖，NVIDIA當時公布的幾大特性就是——NV Link、3D顯存（即HBM 2）、模塊化及FinFET高級工藝。

不過前面兩個新技術主要用在了GP100大核心上，NV Link對GTX 1080來說無用，HBM 2顯存雖然讓人心動，但目前的問題是產能低、成本高，沒法在這么快就用在消費級顯卡上。

盡管如此，GTX 1080依然帶來了全新的架構、16nm FinFET工藝、GDDR5X顯存、散熱器及3D渲染技術上等改進。

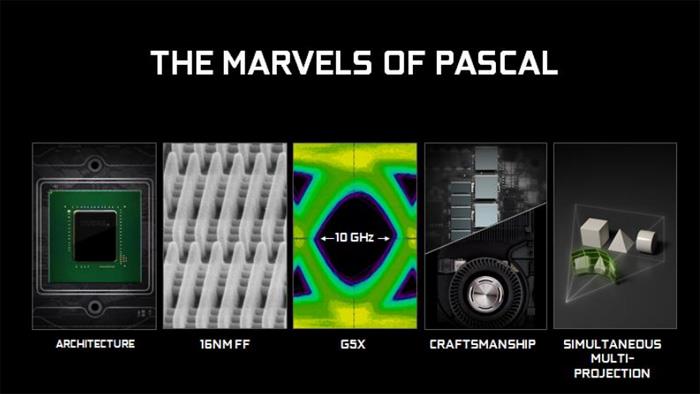

GTX 1080顯卡主要改進

GTX 1080顯卡架構簡介

GTX 1080顯卡使用的也是帕斯卡架構，不過是GP104核心，此前的Tesla P100加速卡使用的是GP100大核心，但是與處處針對高性能加速而設計的GP100核心不同，GP104核心架構實際上更接近目前的GM204而非GP100大核心。

GP104核心擁有20組SM單元，每組SM單元有128個CUDA核心，而GP100核心中每組SM單元是64個CUDA核心，而GP104在這點上跟GM204、GM200核心是一樣的，每個SM單元由4部分包含32個CUDA核心的小單元組成。

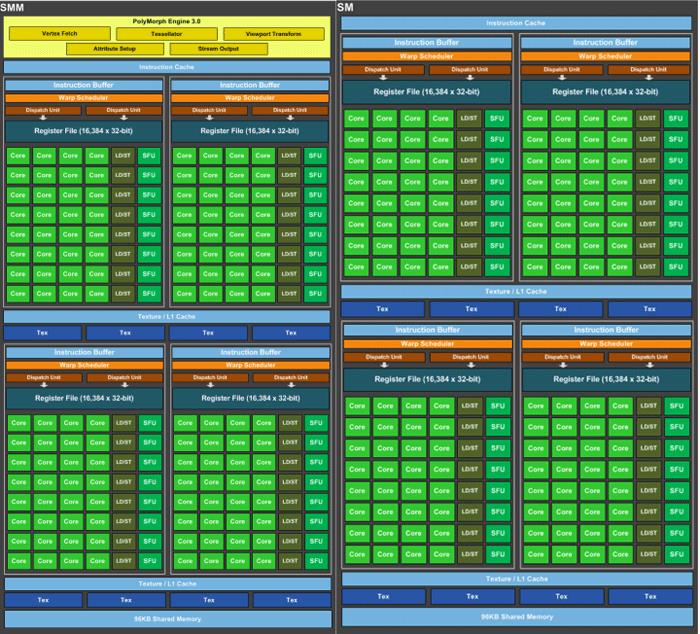

Maxwell（左）架構與GP104核心的SM單元架構

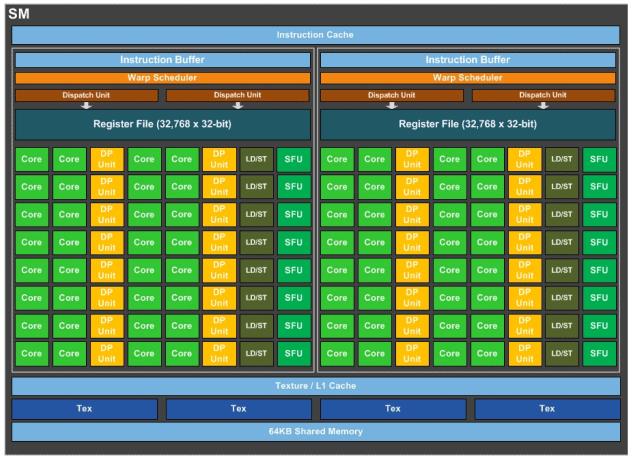

GP100核心的SM單元不同，同時塞進了更多的DP雙精度單元

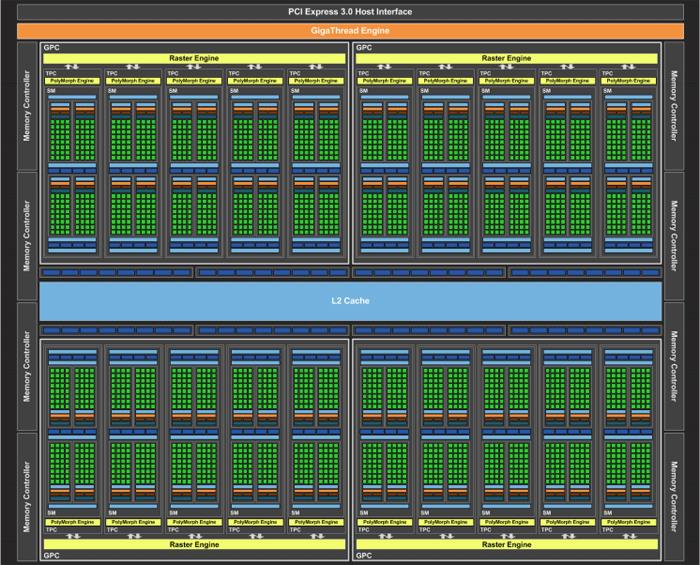

GP104架構示意圖

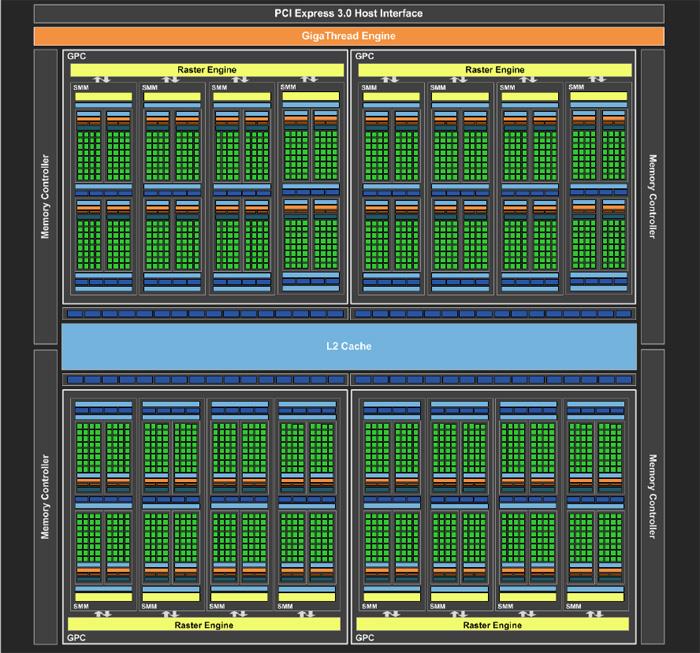

GM204架構示意圖

顯存方面，GP104也從GP100核心的HBM 2回歸GDDR界面，不過這里有很大不同——GM204核心是4組64bit顯存控制器，每組連接16個ROP單元和512KB L2緩存，而GP104核心是8組32bit顯存控制器，每組連接8個ROP單元和256KB L2緩存。總位寬是256bit，ROP單元64個，L2緩存2048KB，這三點相比GM204核心并沒有變化。

16nm FinFET Plus工藝

早先公布路線圖的時候，NVIDIA提到了帕斯卡會使用FinFET工藝，當時并沒有明確具體工藝，因?yàn)榇嬖谥?4nm FinFET及TSMC 16nm FinFET兩種路線，期間也一度有傳聞稱NVIDIA也要轉向三星代工，不過最終這事不了了之，NVIDIA使用的還是TSMC的16nm工藝，而且是其中的16nm FinFET Plus高性能工藝。

目前AMD及NVIDIA的GPU主要使用28nm HPM工藝，根據TSMC的說法，16nm FinFET Plus工藝相比28nm HPM提升了65%的性能或者減少了70%的能耗，同時晶體管密度翻倍，而GP104晶體管數量就從52億提升到了72億，但核心面積反而從398mm2減少到了314mm2。

更重要的是，GTX 1080顯卡的核心頻率大幅提升，此前GTX 980的加速頻率是1216MHz，而GTX 1080可達1733Mhz，整整提升了42%，這些都要?dú)w功于先進工藝帶來的改良。

GDDR5X顯存及更高級的內存壓縮技術

GTX 1080顯卡雖然沒有用上HBM 2顯存，不過顯存方面也不是沒變化，因?yàn)樗玫氖荊DDR5X顯存，是目前GDDR5顯存的改良版，數據頻率從目前的7Gbps提升到了10Gbps，所以說就算256bit位寬沒變，但GTX 1080顯卡的帶寬也有320GB/s，比GTX 980顯卡的224GB/s提升43%，差不多與384bit位寬的GTX 980 Ti的336GB/s帶寬看齊了。

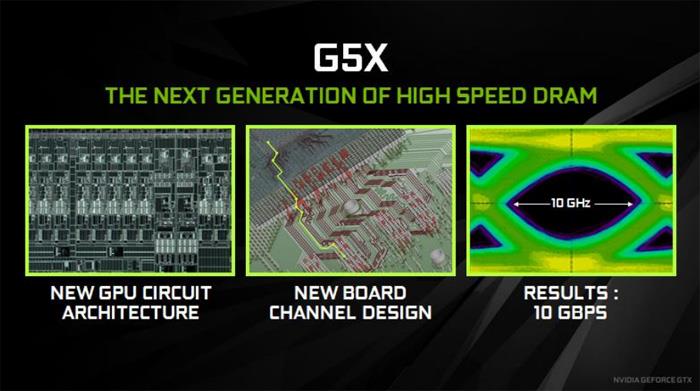

GTX 1080顯卡率先使用了GDDR5X顯存

除了靠GDDR5X高頻率提高顯存帶寬之外，GTX 1080顯卡也支持更高級的內存無損壓縮技術，以便進一步優化帶寬效率，包括改進了2：1壓縮效率、新增了4：1及8：1壓縮算法，綜合下來GTX 1080顯卡減少了20%的帶寬需求，再加上GDDR5X顯存帶來的頻率優勢，官方稱總計提升了70%的帶寬效率。

異步運算全面改進

AMD、NVIDIA對于異步運算（Asynchronous Compute）的支持程度曾經引爆雙方的口水戰，特別是在《奇點灰燼》、《殺手》等支持異步運算的游戲中。盡管后來有辟謠稱Maxwell硬件是支持異步運算的，問題出在驅動上，但不論什么原因，在異步運算上，Maxwell及之前的顯卡確實是落后于AMD的GCN架構的。

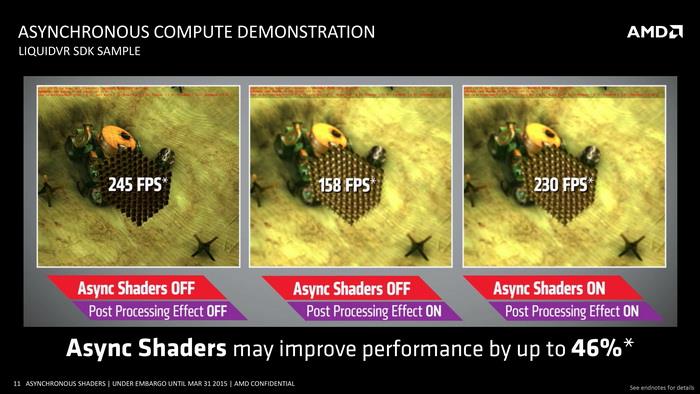

AMD非常強調異步運算的優勢，不過NVIDIA現在也追回來了

在帕斯卡架構上，NVIDIA填補了這個坑——此前發布新聞中我們就看到NVIDIA強調帕斯卡顯卡原生支持異步運算，包括基于GPU的物理加速、音頻處理、渲染幀的后期處理以及VR中的異步時間扭曲算法中都可以用到異步運算。

同步多投影引擎（Simultaneous Multi-Projection）

GP104核心雖然在SM單元架構上相比GM204核心變化不大，但前端的多邊形引擎單元功能還是有改進的，主要是支持同步多投影引擎（SMP，Simultaneous Multi-Projection）技術，官方表示該技術可以大幅提升游戲特別是VR性能。

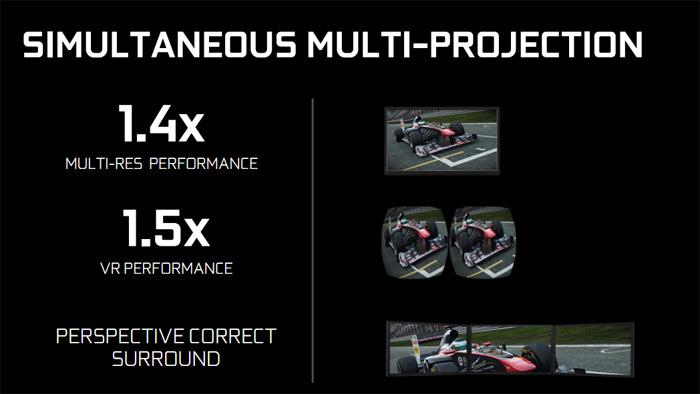

SMP技術可以大幅提升游戲及VR性能

如果你還記得NVIDIA官方PPT中GTX 1080顯卡性能達到了GTX Titan X顯卡2倍的那張圖，那現在應該知道了這個成績靠的其實還是SMP技術的功勞，多分辨率著色（Multi-Res Shader）性能可提升40%，VR性能可提升50%。

全新的VR音頻及VR物理加速

VR是NVIDIA、AMD爭奪的新市場，NVIDIA在發布會上也帶來了新的VR技術，主要包括VR音頻及VR用的PhsyX物理加速，這都有助于提升

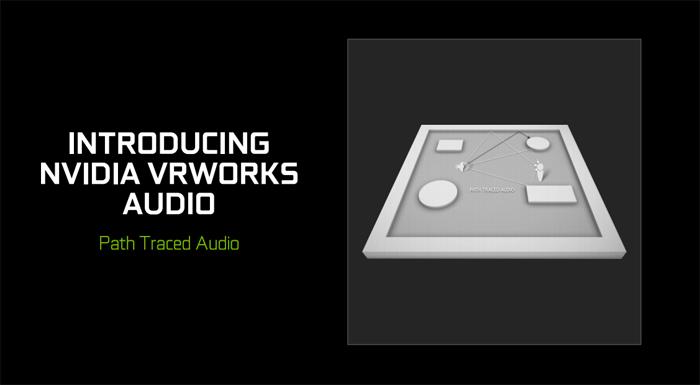

NVIDIA的VRWorks Audio音頻

VRWorks Audio音頻其實借鑒了光線追蹤渲染的思路，所以NVIDIA說它是Path Traced Audio路徑追蹤音頻，這是首個支持物理基礎的VR音頻引擎，可以模擬聲音在虛擬場景內的互動映射，類似現實中聲音碰到障礙物那樣，也就是說你聽到的聲音實際上經過了處理，所以更真實。

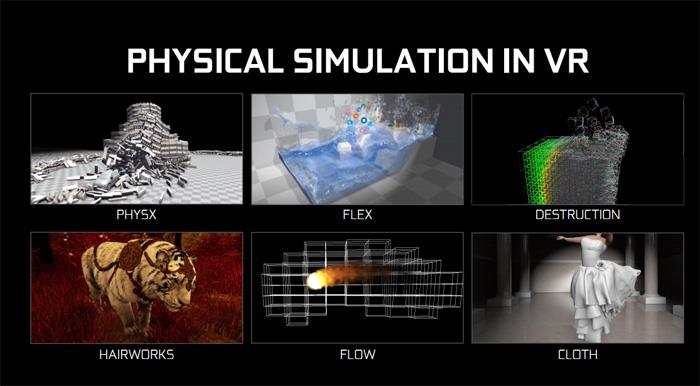

VR中也將支持PhysX加速

另一個VR相關的技術就是支持在VR應用中使用PhysX物理加速，后者我們已經很熟悉了，可以在游戲中加速布料、流體、火焰、發毛等物理運動特效，展示更真實的效果。

除了以上架構及技術更新，GTX 1080顯卡還支持HDR、新的DP 1.4接口及8K分辨率輸出、性能更好的垂直同步、更高級的SLI多卡互聯、4K級別的視頻解碼等技術，亮點還是非常多的，限于篇幅就不一一列舉了。

下面我們看下GTX 1080顯卡真身。

GeForce GTX 1080顯卡外觀：從圓潤到鋒利

GTX 1080顯卡目之所及的第一個變化是散熱器，目前NVIDIA的公版顯卡設計NVTTM源自黑泰坦顯卡，之后在GTX 700/900系列顯卡上都有使用，黑色logo字體 鎂鋁合金外殼 透明亞克力板的設計很漂亮。

到了GTX 1080顯卡上，NVIDIA推出了兩個版本的GTX 1080顯卡，其中的Founders Edition被人戲稱為信仰版，其實就是NVIDIA的公版，我們測試的都是這個版本。

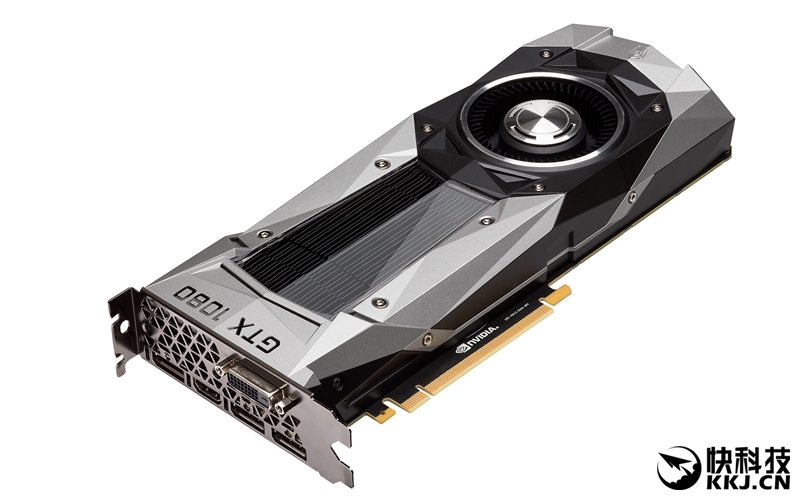

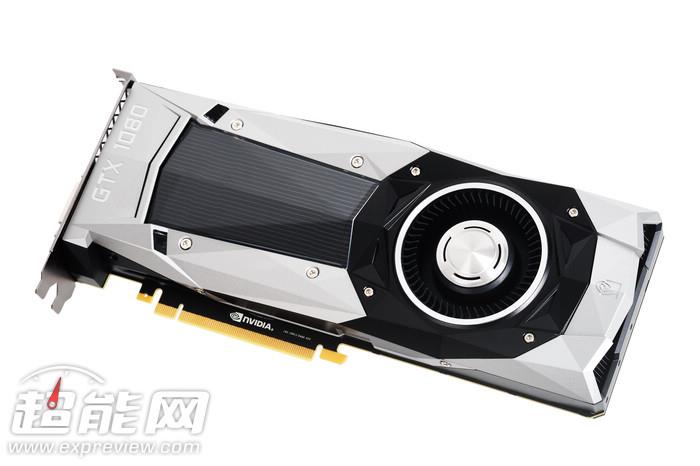

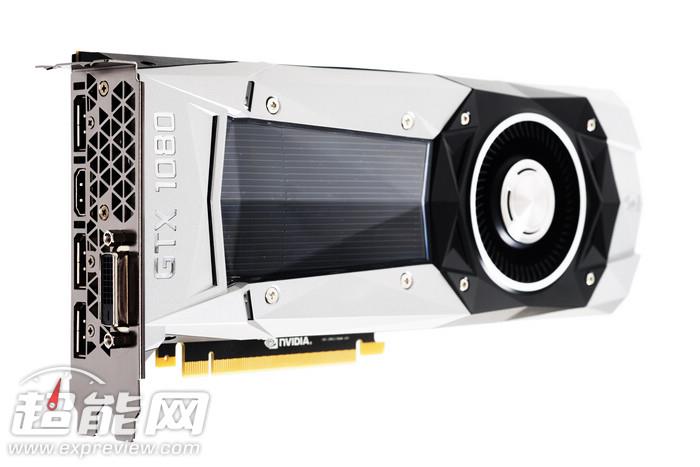

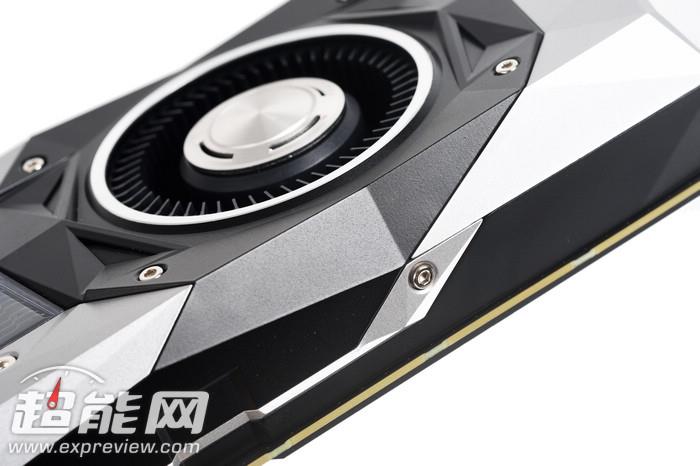

雖然是公版，不過NVIDIA這次調整了公版散熱器設計，這一代的外觀如下：

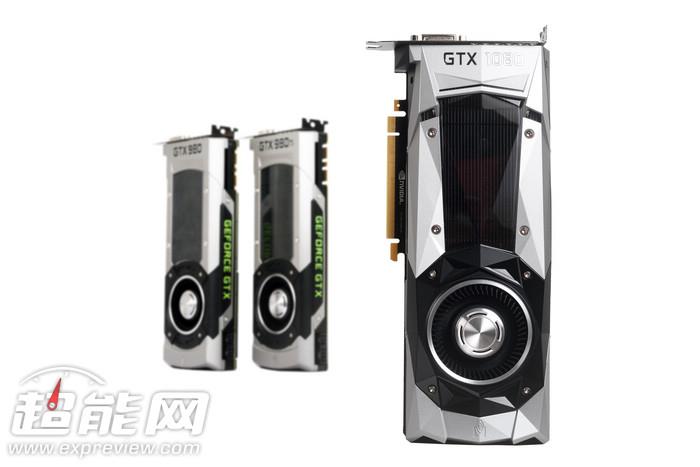

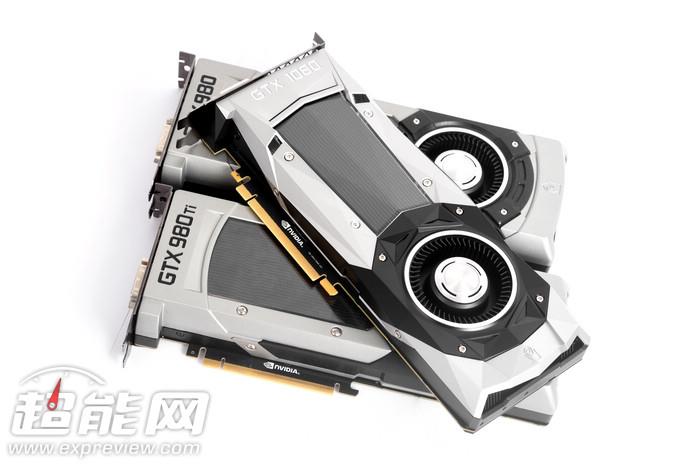

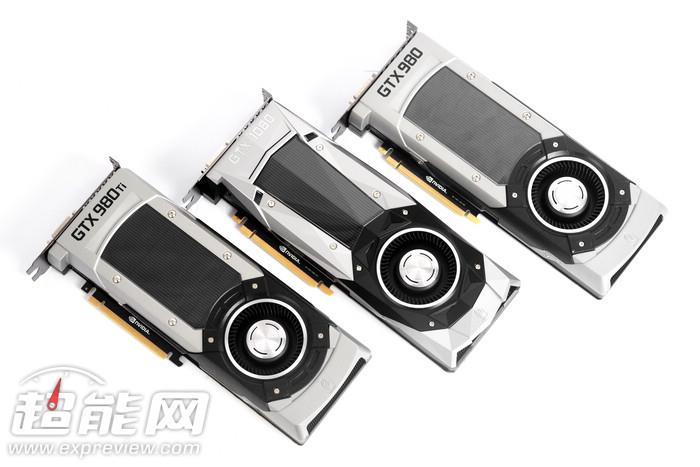

GTX 1080顯卡（中）與GTX 980、GTX 980 Ti顯卡對比

與GTX 980/980 Ti顯卡相比，GTX 1080顯卡尺寸方面沒什么變化，依然是10.5寸PCB，長度26.7厘米，雙插槽，渦輪散熱，重量1015克，比GTX 980 Ti重了100克，與GTX 980顯卡持平，重量差異主要還是背板的差距。

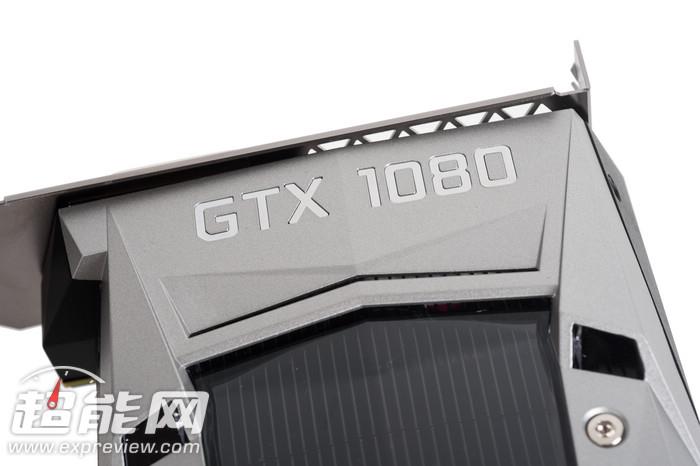

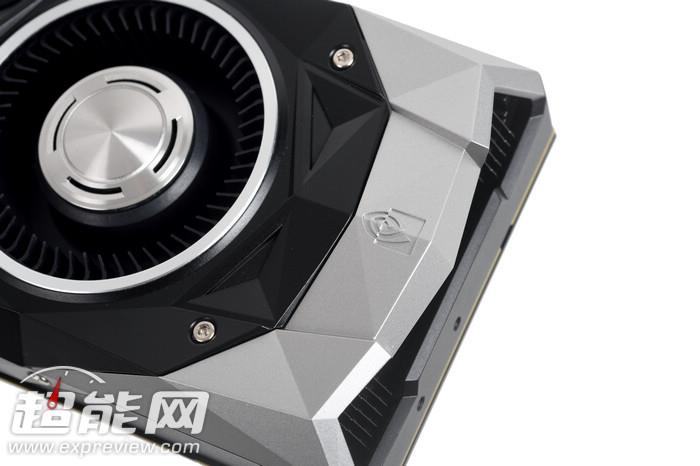

此外，GTX 1080顯卡外觀有些細調，LOGO字體從黑色變成了銀色，整個散熱器的造型也從之前的圓潤變得有些鋒利。

外觀的改變對每個玩家來說很難有統一的評價，GTX 1080顯卡的風格更加鋒芒畢露，也可能更討好游戲玩家一些，不過個人感覺GTX 980/980 Ti顯卡的圓潤外觀看著更舒服一些。

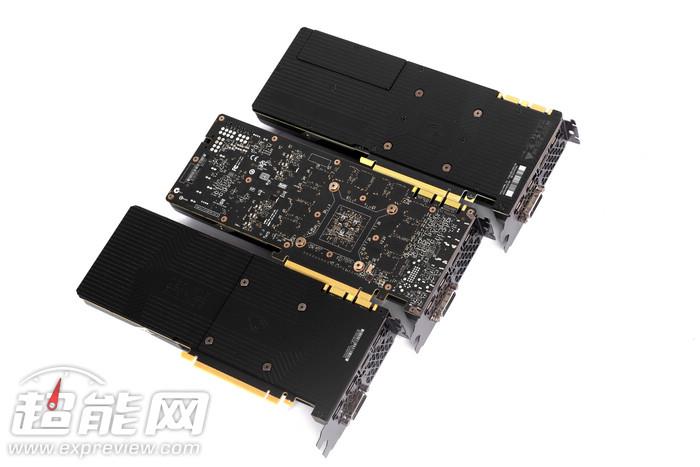

GTX 1080顯卡又多了金屬背板

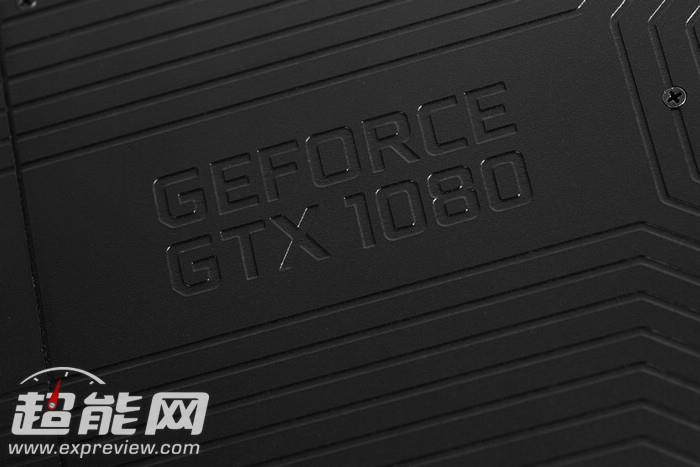

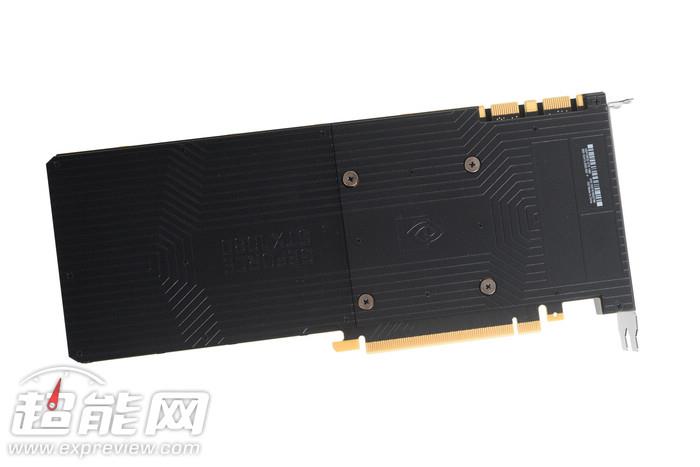

GTX 1080顯卡背板

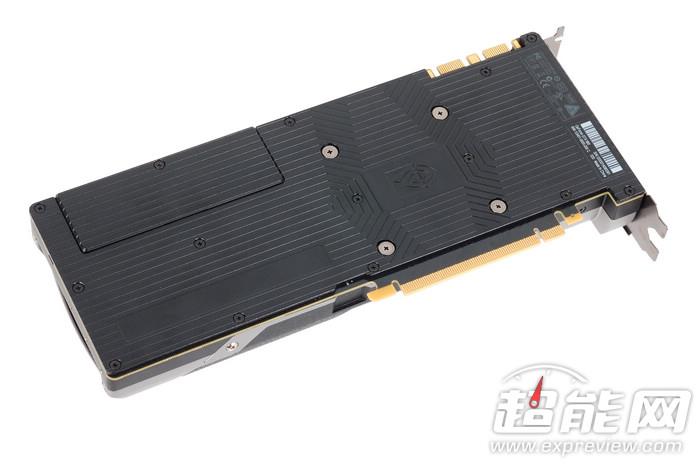

GTX 980顯卡的金屬背板

此前NVIDIA在GTX 980公版卡上用了金屬背板，但GTX 980 Ti上又取消了，這次的GTX 1080顯卡又回歸了金屬背板設計，而且與GTX 980的有明顯不同，多了“GeForce GTX 1080”的logo字樣。

GeForce GTX 1080顯卡賞析：散熱器及接口

外觀說完了，再來看下GTX 1080顯卡的散熱器及接口。

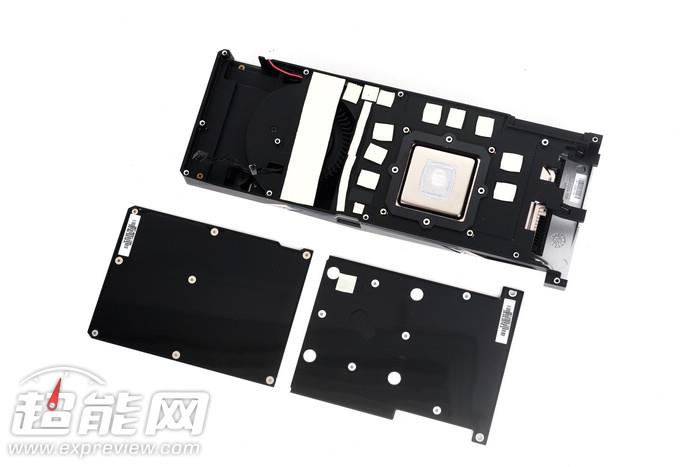

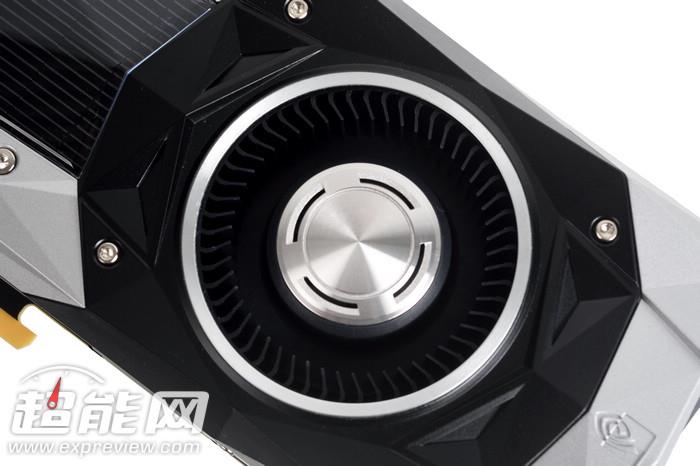

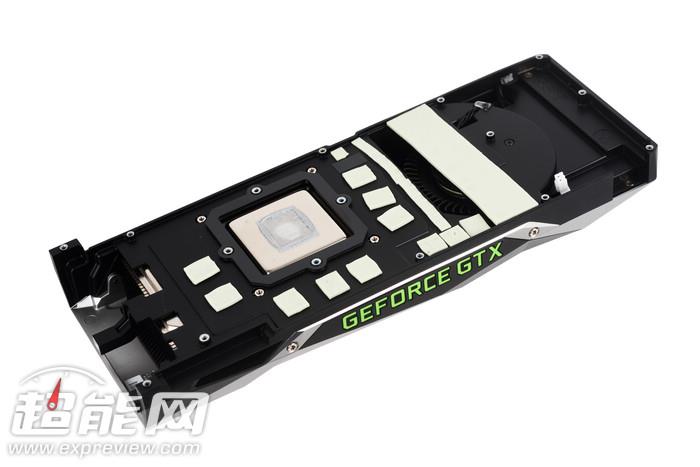

GTX 1080顯卡散熱器

早在GTX 1080還是各種曝光時期，大家就注意到了它使用的是Vapor Chamber真空腔均熱板散熱器，實際上NVIDIA公版散熱器使用VC散熱技術已經很久了，至少GTX 580顯卡時代就有了。

GTX 1080顯卡接口

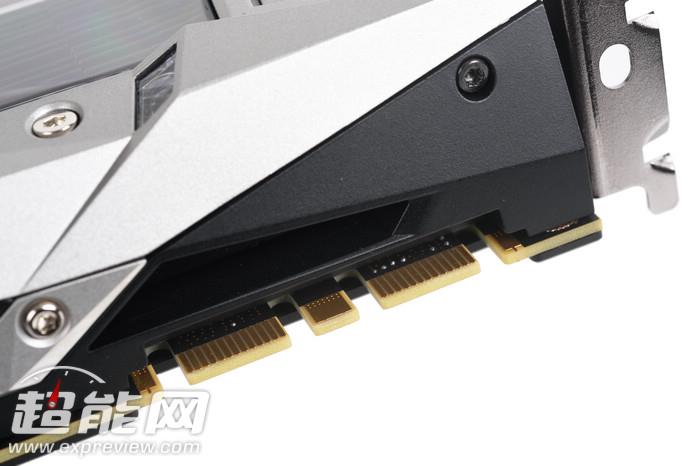

SLI金手指

關于GTX 1080顯卡的SLI多卡互聯，此前說只支持2-Way SLI，實際上并不是這樣，它還是可以支持3-Way或者4-Way SLI技術的，不過官方更建議使用2-Way SLI，目前的SLI HB橋也只有2-Way的。

從NVIDIA的態度來看，他們對3-Way及4-Way SLI的支持不那么積極了，玩家要想獲得3/4路SLI支持可能會比較麻煩，需要Enthusiast Key，也就是說用戶需要從NVIDIA官方下載密鑰，然后才能解鎖3/4-Way SLI功能。

此外，發布會NVIDIA還宣布更有信仰的SLI HB橋，目前只有2-Way SLI。與之前的SLI橋相比，SLI HB橋的接口頻率從之前的400MHz提高到了650MHz，可以支持5K或者環繞多屏了。

聽著很不錯，問題是這個SLI HB橋要單獨買，而且售價不會便宜，這簡直是賺錢的新方式啊，信仰真的能賣錢了。

不過NVIDIA并不會限制傳統的SLI橋，只不過接口頻率就只能用之前的400MHz了。

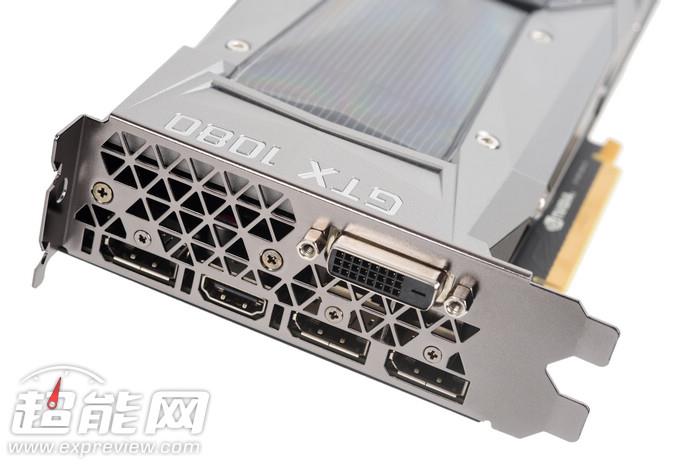

視頻輸出接口

視頻接口方面，還是DL-DVI、HDMI 2.0及DP*3的組合，不過實際上有升級，HDMI支持到2.0b標準，DP接口完全支持DP 1.3標準，還支持DP 1.4，不過沒認證而已。

在這一點上，NVIDIA又領先了一點點，AMD新一代Polaris顯卡確定支持HDMI 2.0及DP 1.3，不過沒有NVIDIA這么激進。

供電接口

供電接口也是一大改變，以往的高端卡接口多是8 6pin或者6 6pin供電，這次的GTX 1080顯卡使用的是單8pin接口，供電能力其實跟雙6pin是一樣的，都是150W，再加上PCI-E供電的75W，可以提供225W的供電能力，而顯卡的TDP功耗是180W。

GeForce GTX 1080顯卡PCB：5+1相供電

現在再來看下GTX 1080顯卡的PCB供電設計。

GTX 1080顯卡的PCB設計

GTX 980 Ti顯卡的PCB設計

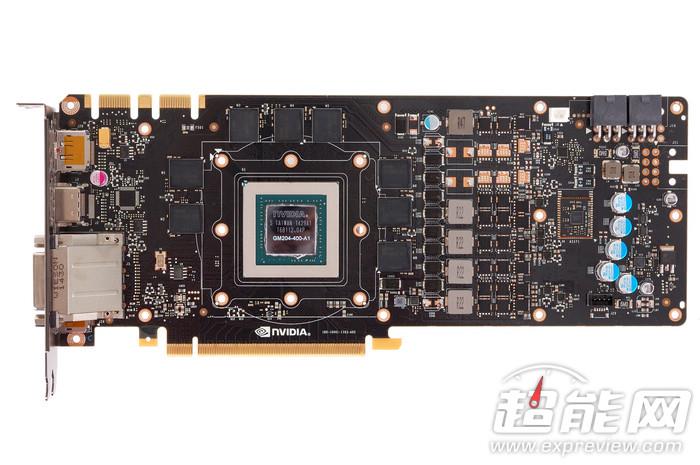

GTX 980顯卡的PCB設計

與4 1相的GTX 980、6 2相的GTX 980 Ti顯卡相比，GTX 1080顯卡的供電設計介于二者之間，是5 1相供電，對TDP功耗只有180W的GTX 1080顯卡來說是足夠用的，但不如GTX 980 Ti那樣略顯豪華。

不過跟GTX 980顯卡類似，GTX 1080顯卡也留下了空焊位，核心供電顯然是可以做到6相的，MOSFET芯片也可以更多。

另外，整個PCB的布局并不是那么緊湊，多余的空間還是挺多的，其實GTX 1080顯卡完全可以把PCB做的更小，整個顯卡的長度也能縮小一圈，但NVIDIA并沒有這么做，可能是為了兼容現有的散熱器吧。

背部PCB設計

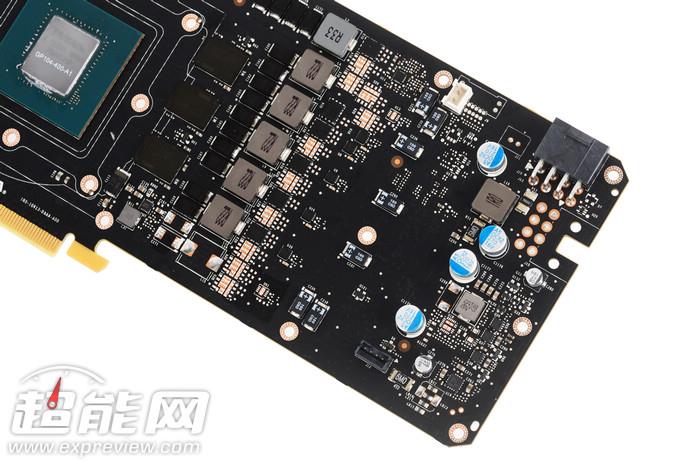

PCB供電設計

供電用料

GTX 1080顯卡輸入端是全固態電容、鉭電容、R22貼片電感、1上1下MOSFET，輸出端則是聚合物電容。

整體用料規格還算不錯，但如果你以5000元的價格來看，供電用料確實不夠豪華，達不到發燒級別，這個只能靠非公版去彌補了。

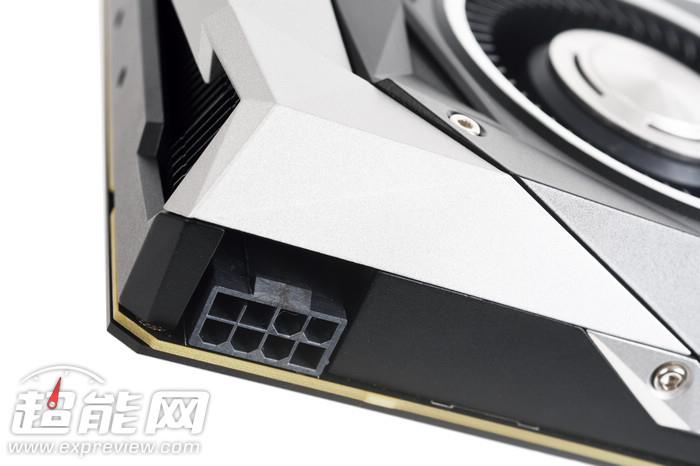

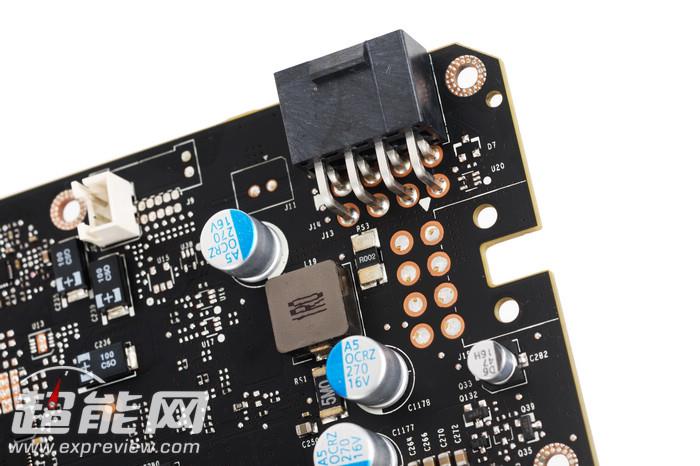

8pin電源接口

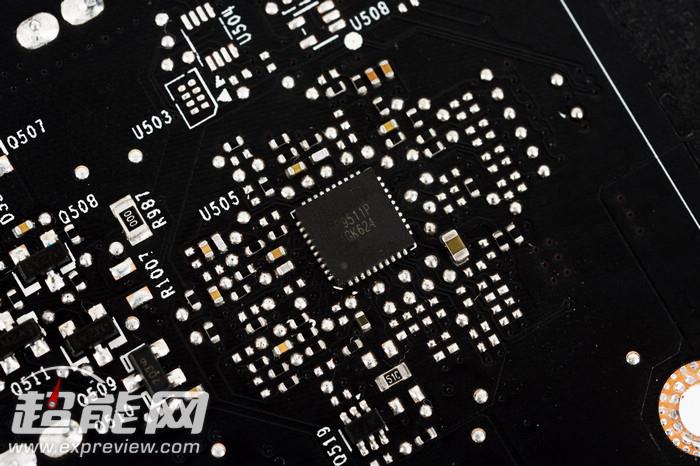

PWM主控芯片了

GTX 980及GTX 980 Ti使用的是安森美的NCP81174 PWM主控，支持3/4相供電管理，GTX 1080顯卡上使用的則是uP9511P主控，臺灣力智半導體出品，資料不明。

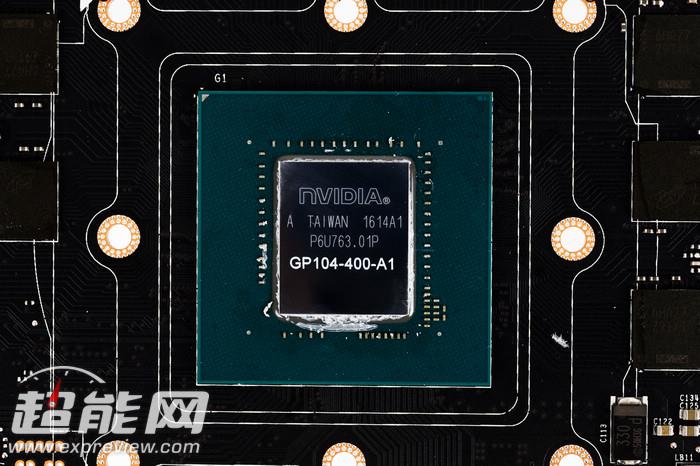

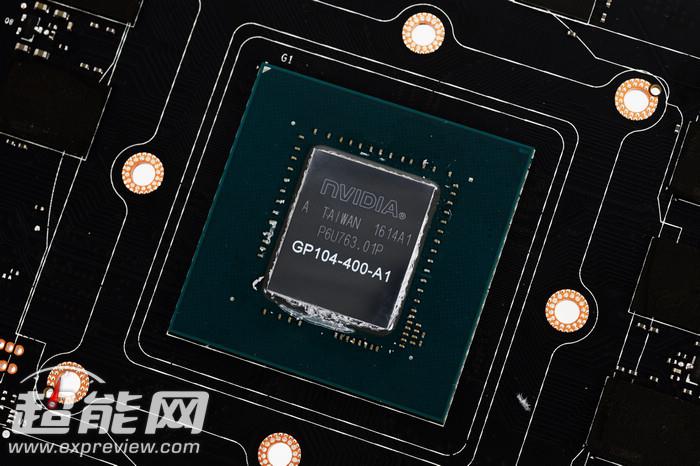

GP104-400核心

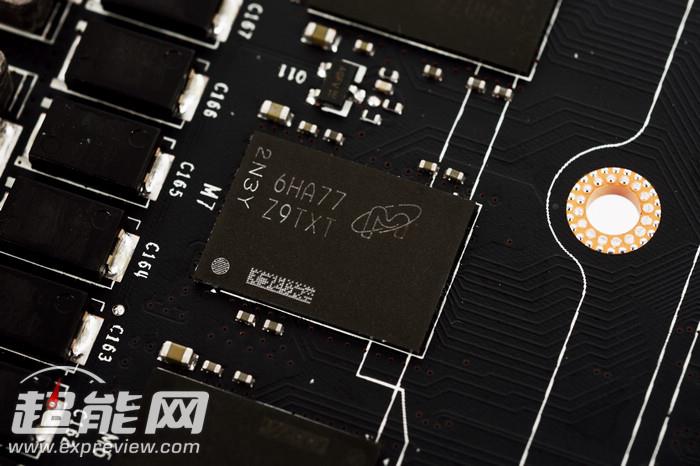

美光GDDR5X顯存

GTX 1080顯卡雖然沒用上HBM 2顯存，不過它用的也不是普通GDDR5顯存，而是美光的GDDR5X顯存，我們之前介紹過GDDR5X的特色，它是GDDR5顯存的改良版，沒有提高實際運行頻率，但數據預讀位寬翻倍，總帶寬大幅提升。

目前目前量產的GDDR5X顯存編號是MT58K256M32，速率10Gbps，電壓1.35V，核心容量8Gb（1GB），GTX 1080只需要8顆就能實現8GB大容量。
