【PConline 評測】我們都知道，顯卡的風冷散熱都是從顯卡正面的風扇宣傳來獲得風力，然后通過風流流經散熱片或者熱管來排熱。不過由于結構的關系，風冷是無法直接對PCB的元件進行散熱的，所以在許多頂級顯卡中出現了MOSFET溫度比GPU溫度還要高的狀況，這一點也經常被DIY玩家詬病。那么怎么解決這一問題呢？映眾在最新一代Maxwell的冰龍系列顯卡中交出了大卷，下面一起看看吧！


首創直升機散熱 映眾GTX980冰龍超級評測

　　冰龍系列顯卡是映眾的王牌產品，“三奶散熱”是冰龍顯卡的標志，當然，超越公版的規格是它的另一武器。而今天將要評測的，就是映眾 GTX980 Ultra 冰龍超級版。

映眾 GTX980 Ultra 冰龍超級版顯卡概況：

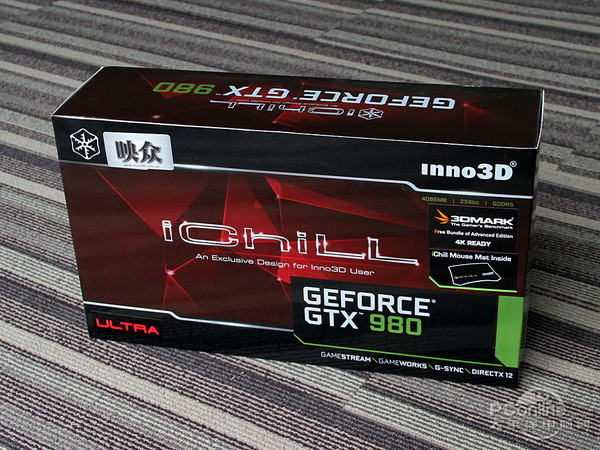

　　映眾 GTX980 Ultra 冰龍超級版的包裝盒改變了以往冰龍顯卡黑綠的風格，加上了紅色的主題，呼應了顯卡的外觀設計。

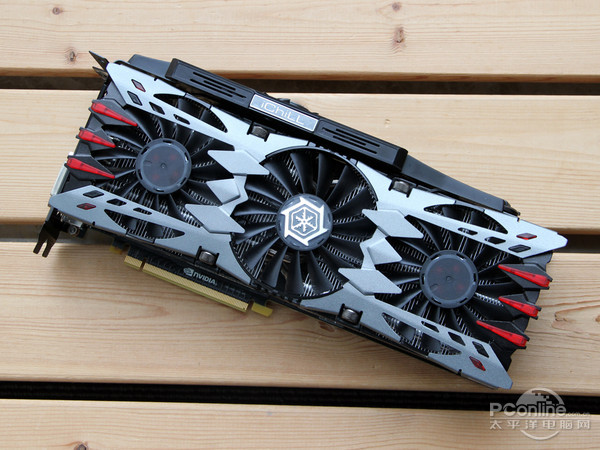

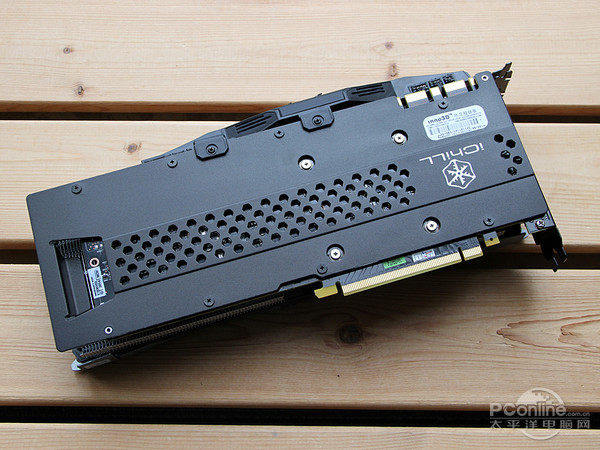

　　映眾 GTX980 Ultra 冰龍超級版與GTX970 Ultra冰龍超級版的外觀基本一致。全新一代4風扇散熱器，霸氣異常。外觀的整體配色還是銀黑色為主，顯卡頭尾還有6個紅色的呼吸燈，外形更是做成了爪痕的形狀。就連顯卡尾部的散熱片上也有散熱器的名稱烙印。

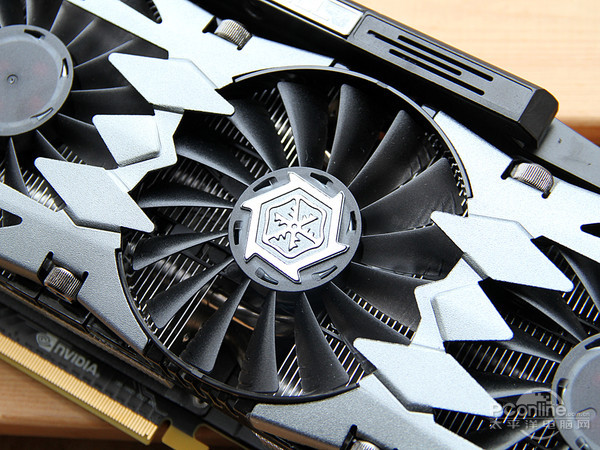

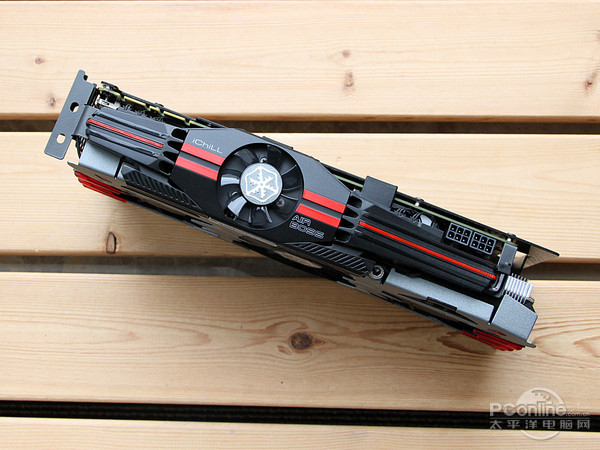

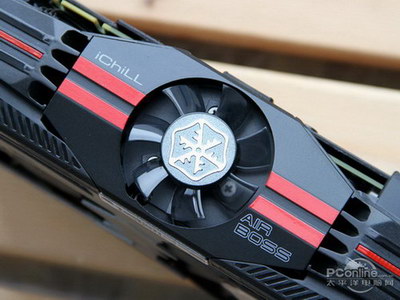

　　映眾 GTX980 Ultra 冰龍超級版采用了全新的AIR BOSS散熱器，擁有多達4個風扇，第四個風扇被設置在了顯卡的頂部，直徑為48mm，而正面的主風扇的尺寸分別為85mm和90mm，而且還采用了15葉的超多葉設計，能在更低的轉速下提供更高的空氣流量。

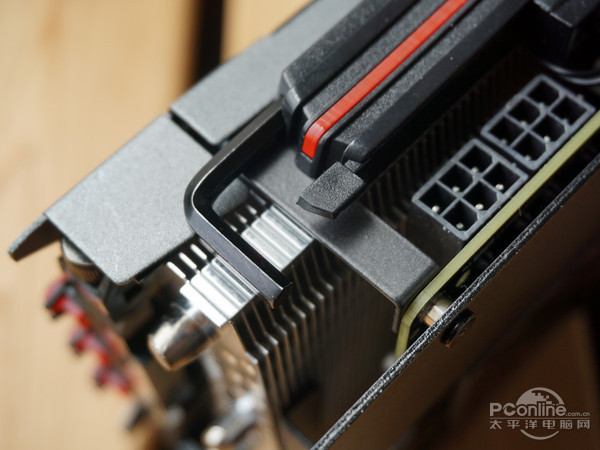

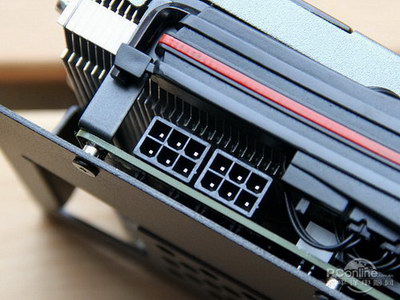

　　供電方面采用的依舊是公版規格的6+6pin輔助供電。

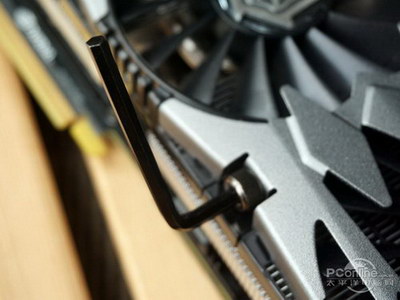

　　顯卡散熱設計還考慮到散熱的需求，只需用六角扳手旋轉散熱器的相應位置，就能把風扇拆下，然后清除灰塵就異常輕松了。

　　顯卡的頭部設置了SLI的接口，理論上最多支持4路SLI，新一代Maxwell架構SLI下的效率也極高，為用戶快速成倍提升性能提供了方法。

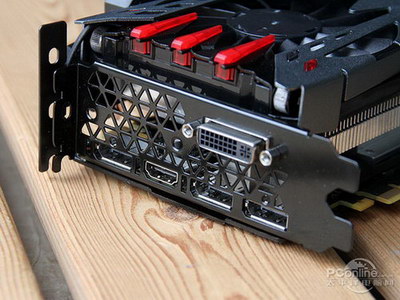

　　在接口設置方面，映眾 GTX980 Ultra冰龍超級版采用了和GTX980公版相同的接口設計，就連擋板上的散熱孔也沿襲了GTX980公版的方式。而且可以看到散熱器的實際厚度已經超過了雙卡槽，這樣的設計能進一步增加散熱片的有效散熱面積，對散熱效果的增強不言而喻。

映眾 GTX980 Ultra冰龍超級版顯卡規格說明

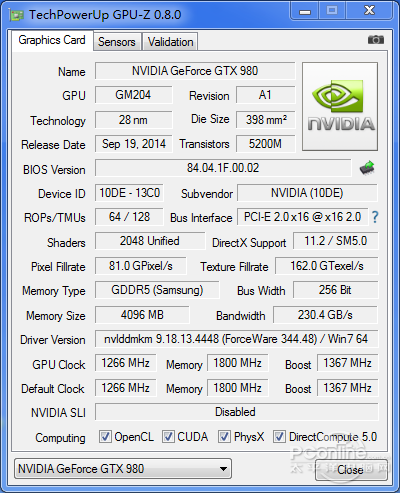

　　規格說明：映眾 GTX980 Ultra冰龍超級版的核心頻率以及顯存頻率都比公版GTX980有一定的提升。其中核心頻率大幅提升到1266MHz，Boost頻率為1367MHz，與公版拉開了很大差距，相信性能會十分不俗。對比其他顯卡不提升顯存頻率的做法，映眾 GTX980 Ultra冰龍超級版的7200MHz顯存頻率會帶來更大的帶寬。

映眾 GTX980 Ultra冰龍超級版顯卡拆解

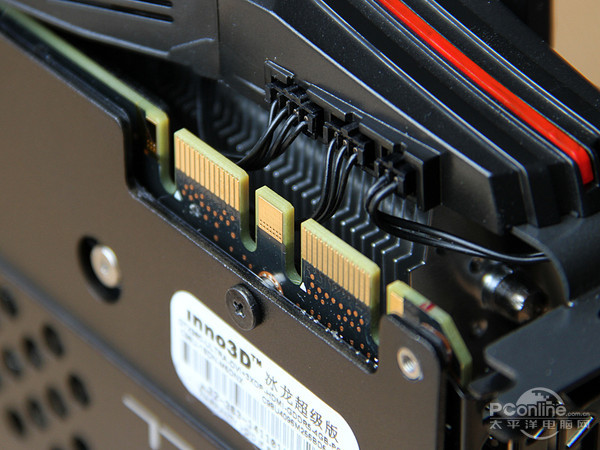

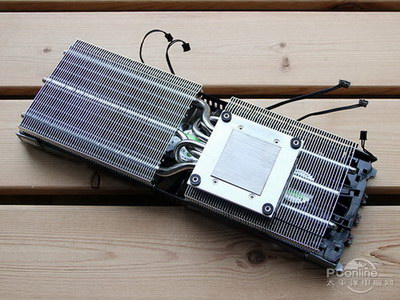

　　映眾 GTX980 Ultra冰龍超級版顯卡的構造絕對算得上復雜了，在拆下了背部的四顆螺絲之后，散熱器與PCB之間還有5條線相連，分別提供4個風扇和呼吸燈的電源。要單獨拔出來，此時要小心，不要被散熱鰭片隔斷了。

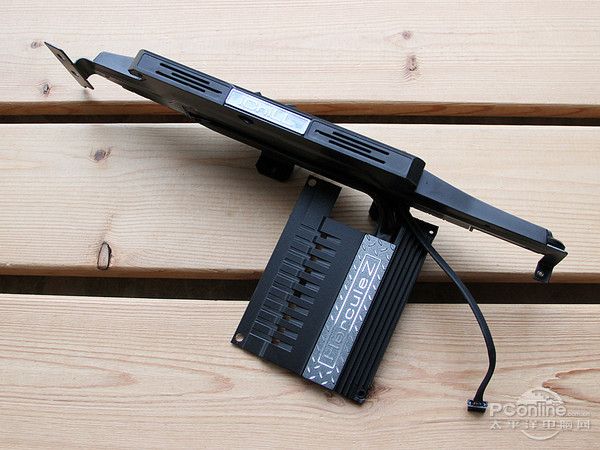

　　在這里我們可以看到映眾的特色散熱了，垂直風道設計，DIY玩家們稱之為“直升機散熱”，因?yàn)轱@卡工作時頂部的散熱風扇轉動的畫面很像直升機。覆蓋在供電和部分顯存上的輔助散熱片，散熱片中間還有一條熱管，將熱量直接導向頂部的第四個風扇旁邊的散熱片上，就連散熱片上也有精致的散熱器型號的Logo——HerculeZ，

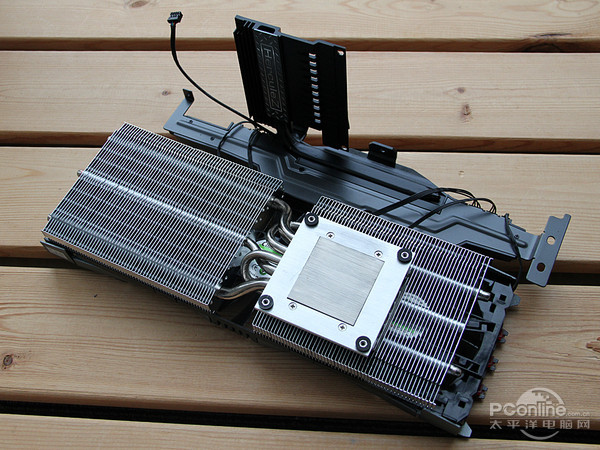

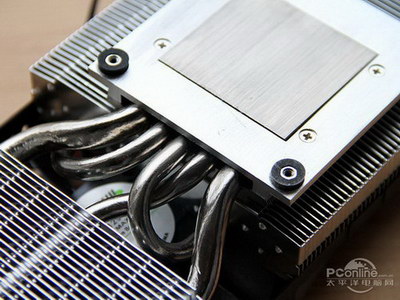

　　銅質底座+5熱管+密集鰭片設計，熱管最多也只經過兩次90度的彎折，可以保證熱量的快速傳遞。

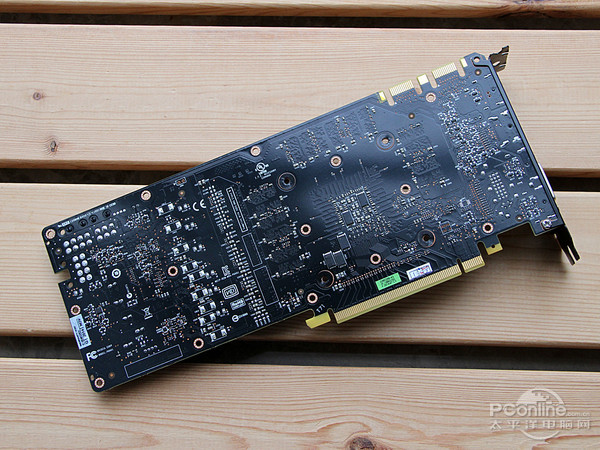

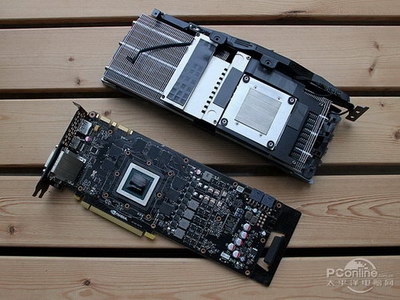

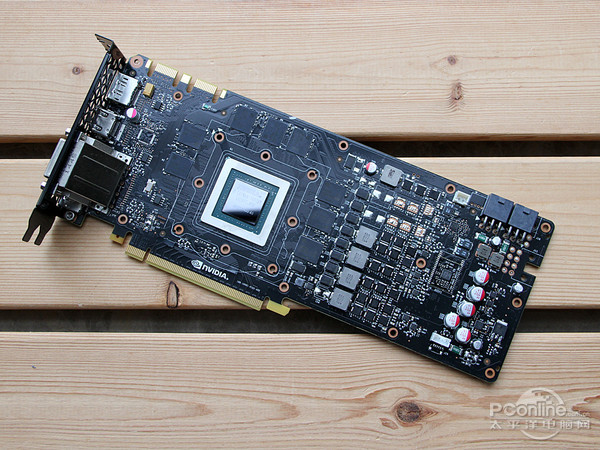

　　徹底拆下散熱器和金屬輔助散熱片后，我們終于看到了PCB的真面目，令人非常意外的是，PCB直接采用的就是GTX980公版的方案。

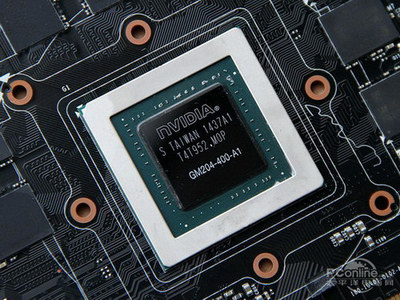

　　核心方面當然是最新的第二代Maxwell核心——GM204，實際的編號為GM204-400-A1，核心面積較上一代中端GK104核心有所減小。

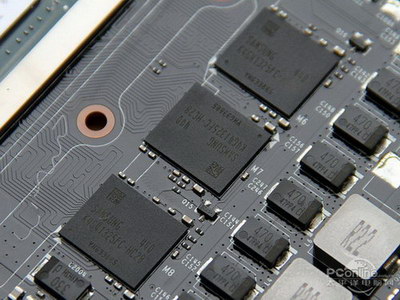

　　顯存方面是來自三星的GDDR5，都布置在核心的周圍，一共8顆組成256bit+4GB的規格。

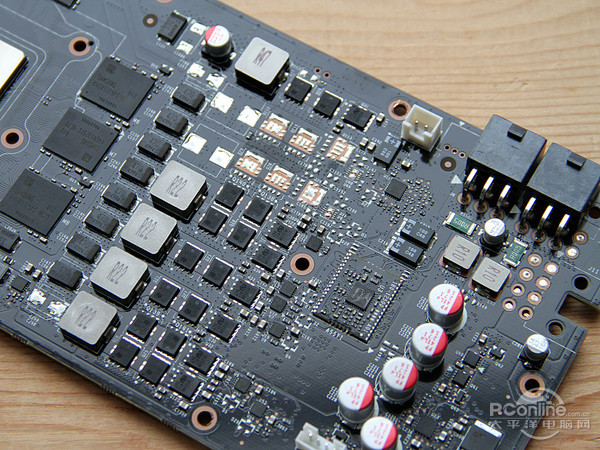

　　供電方面實際的規格為4+1相，每一相都由鉭電容+封閉電感+3個八爪魚MOS組成，與公版的配置一樣。

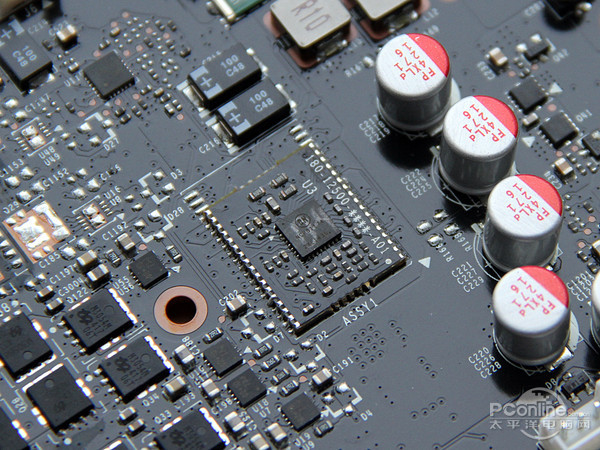

　　供電方面采用了一顆來自O(shè)N的81174的PWM芯片來提供全數字的供電解決方案，這部分也與GTX980公版的設計一致。

測試平臺說明

　　測試平臺說明：平臺方面還是一貫的i7-4770K+Z97的組合，顯卡對比上，除了映眾 GTX980 Ultra冰龍超級版與GTX980公版的對比外，我們還加入了AMD現在最強單芯R9 290X進行對比。

主流大型3D游戲測試

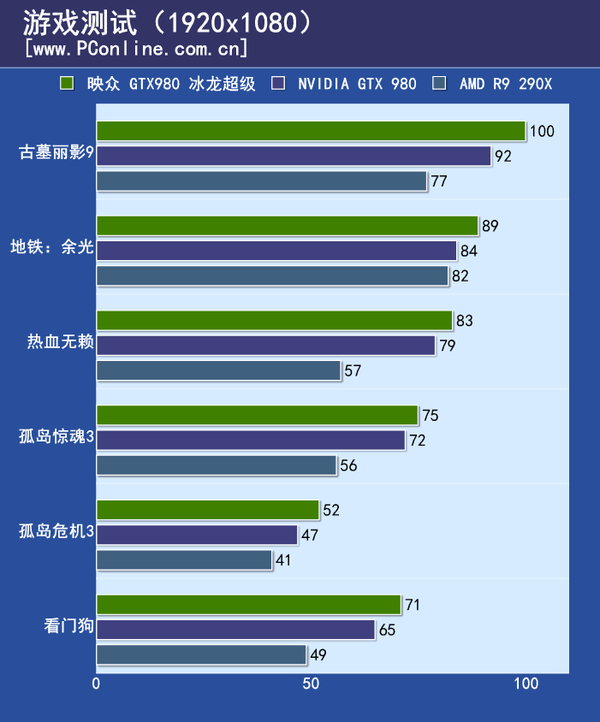

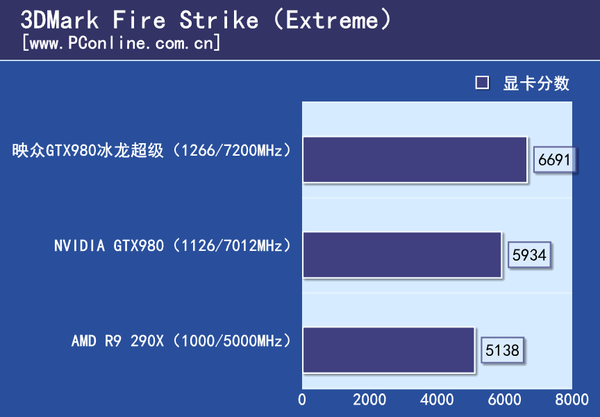

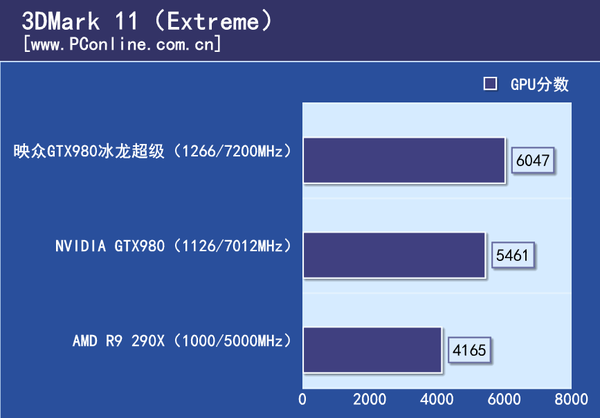

　　為了驗證映眾 GTX980 Ultra冰龍超級版的性能，我們選取目前市面上熱門的六款游戲?qū)︼@卡進行測試。

關于游戲幀數（FPS）的意義

　　游戲幀數是反映游戲是否流暢運行的標準，大多數情況下可這樣歸類，沒有可玩性：幀數低于30FPS；可以 接受：幀數30-50；流暢運行：幀數50-60；完美運行：幀數大于等于60。也就是說一般情況下幀數大于60意義不大，這時可以調高游戲畫質獲得更加的視覺效果。

　　測試小結：在游戲測試中，映眾 GTX980 Ultra冰龍超級版依然展現超公版本色，全方位領先公版下那顆。至于R9 290X方面，完完全全被GTX980秒殺了。

擴展閱讀：游戲的設置和測試方法

功耗、溫度、噪音測試

●溫度測試：

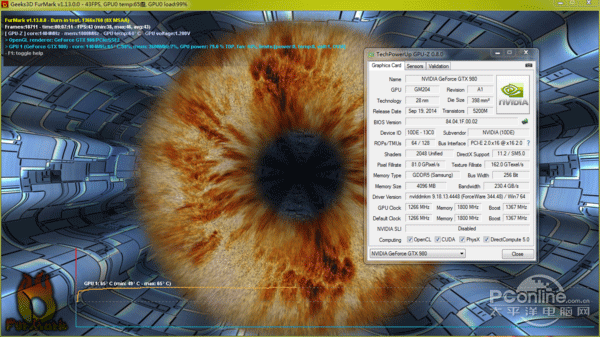

　　溫度測試中，我們保持顯卡長時間負載，使用Furmark拷機是個不錯的選擇。

Furmark

　　FurMark是一款OpenGL基準測試工具，通過皮毛渲染算法來衡量顯卡的性能，屬于滿載壓力測試。連續烤機10分鐘后，記錄顯卡溫度。

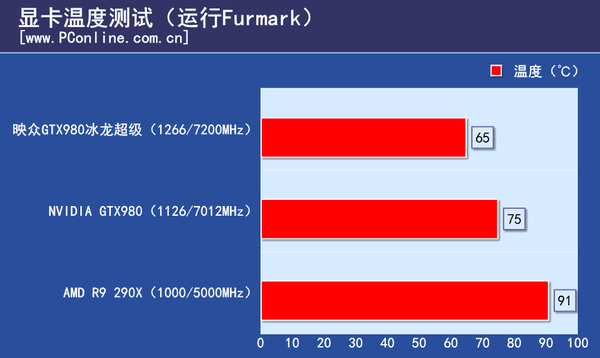

　　測試小結：從測試的成績可以看出，映眾 GTX980 Ultra冰龍超級版的滿載溫度為65攝氏度，比公版顯卡的75攝氏度更好。

●游戲功耗測試：

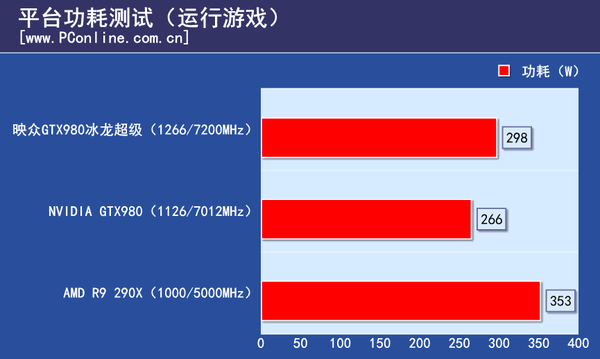

　　由于許多網友提出用Furmark測試功耗并不能反應實際應用中的功耗，所以我們將改用游戲功耗的方法進行測試。具體方法為進行“細胞分裂6”游戲測試的同時記錄功耗。

　　測試小結：影馳 GTX980 HOF顯卡的游戲功耗為298W，公版GTX980高，高頻率導致更高的供電需求造成了這一狀況。不過對比R9 290X，GTX980的性能功耗比優勢依然十分明顯。

●噪音測試：

　　在噪音測試中，在運行Furmark十分鐘溫度穩定后，用噪音測試器來讀取分貝數值。


噪音值：56.5分貝

　　測試小結：映眾 GTX980 Ultra冰龍超級版顯卡滿載條件下測得的噪音值為59.5分貝，在高端卡來講這個噪音控制還是很不錯的，享受游戲的同時不會受到噪音的滋擾。
